三一小挖機加裝低音炮作業。

裝好的成品圖。

這樣的。

閑來無事，逛逛某寶。

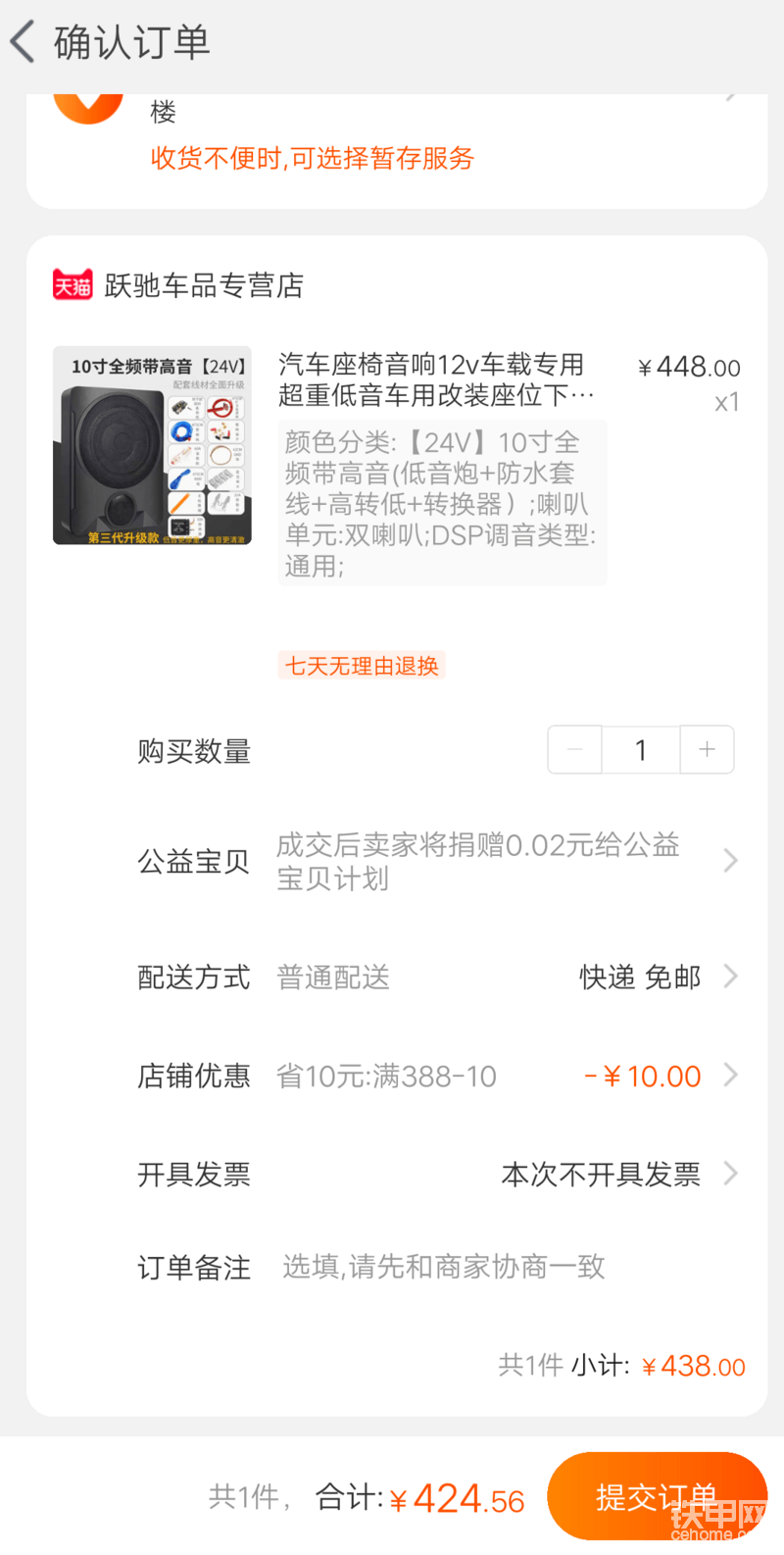

看到這個了，有點心動。

心動，那不就行動吧，買個回來裝。

收到快遞了。

順帶還在網上買了個電筆，說來搞笑，我之前不知道車上的電筆是專用的，買了個家用的，捅了下點煙器，想試試有沒有電，結果把點煙器保險絲燒了。??

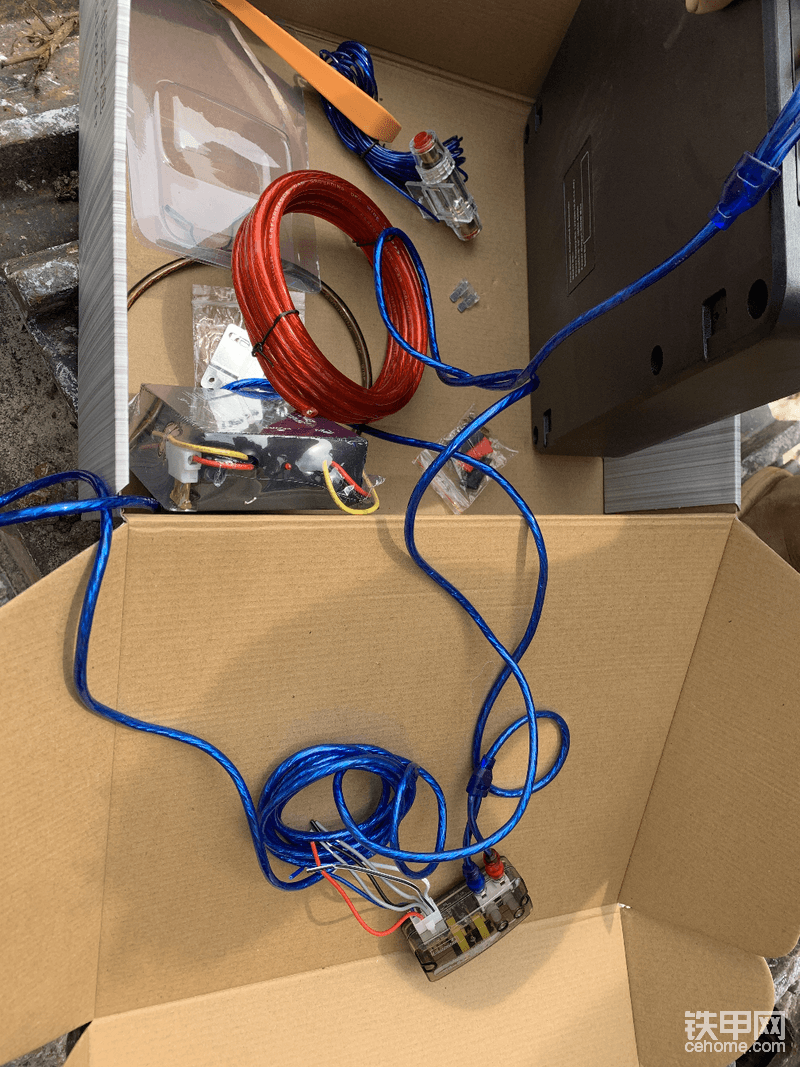

打開包裝，上面是安裝線，變壓器，還有一個高轉低接頭。因?yàn)槲彝跈C(jī)是24V的，低音炮是12V的，所以，要用變壓器變一下電壓。

變壓器。

安裝線材

高轉低接頭。

低音炮。

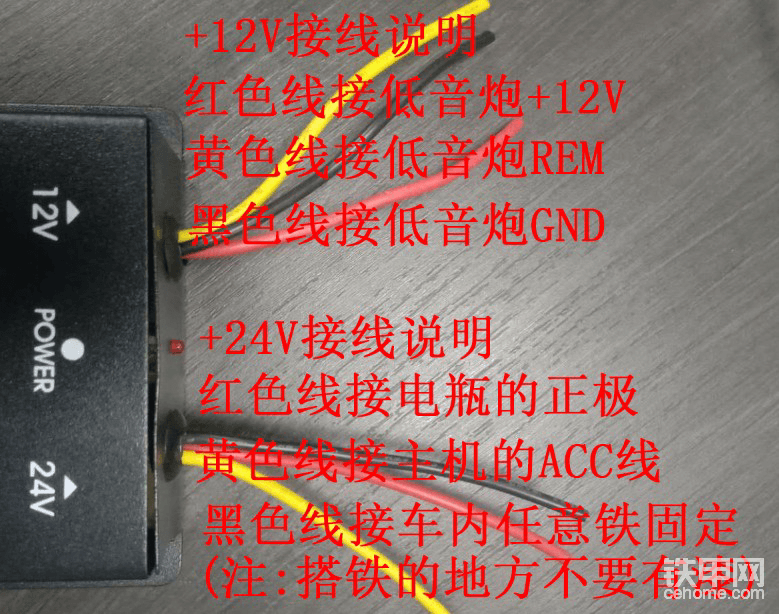

接線說明。

放大看下。

好了，現在全部拿到挖機上來了，

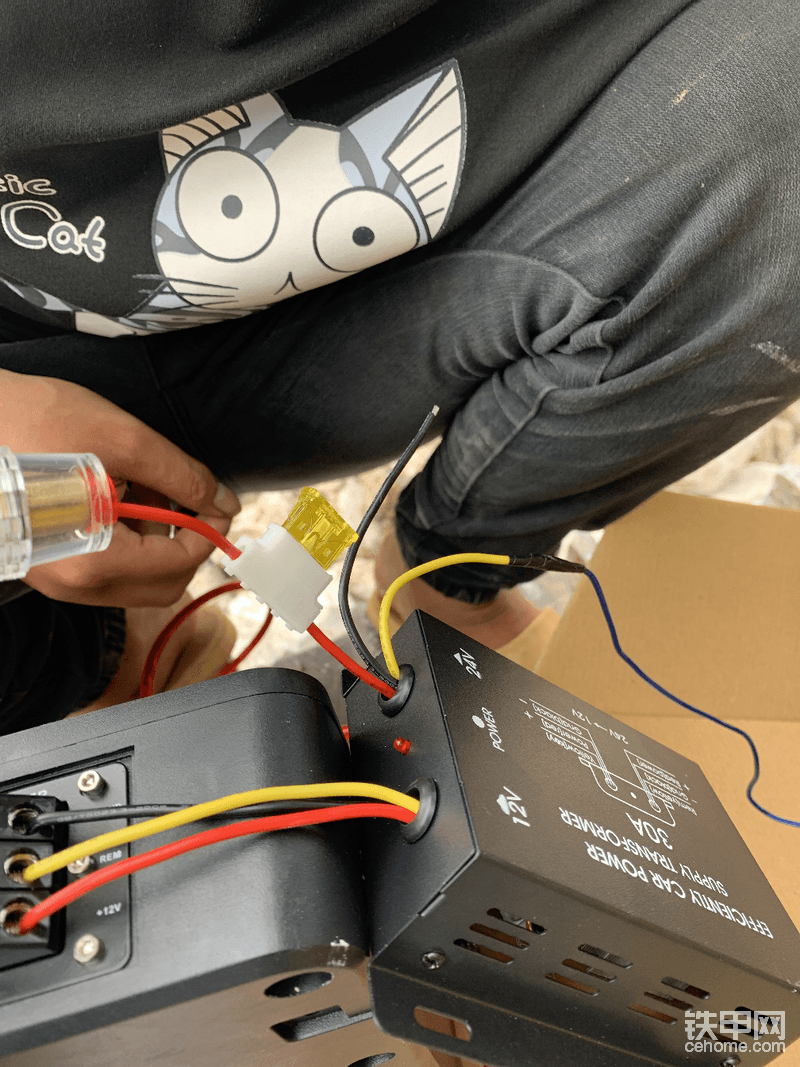

拆開變壓器，

研究下怎么動手。

先把收音機面板拆開，共四個螺絲，后面兩個，手柄下面兩個，要把手柄的橡膠皮剝開就看得到了。

拆完螺絲，拿下這個面板要小心點，因?yàn)椋旅嬗芯€的，輕輕拔起，把下面的接頭全部松開才取得下來，

這是收音機的線，對插的插頭，找到喇叭線，上面有標志的，L  R  這代表兩個喇叭，L是左，R是右，上面還有正負的，圖片的R-代表右邊喇叭的負極線。

這是收音機的背面，本來想在收音機這邊破線的，后來看這個線太短了，，不好破，就在另一的插頭那邊破線了。

這個，，，，上錯圖了，哈哈，不要緊，讓你們欣賞下挖機也是可以的。下雨天。

用電筆先找到火線，接低音炮的控制線，就是接這個線，控制低音炮的開關，就是熄火了，關閉鑰匙了，低音炮也關了。一般這個線都是紅色的。

從這邊插頭看的到，有個紅色的線，沒電筆也不要緊的，把插頭對插一下，對比就能找到哪根線。

看，用這個藍色的小線連接火線，做控制線就好了。等于完成了控制線部分。

接下來就拿出高轉低，把之前我們看到的喇叭線破開，把這個接上去就好了，這四根線白色的接喇叭正極，紅色的接喇叭負極。

接好后的樣子。有了這個插頭，就簡單的多了。低音炮安裝線材里面有音頻線，直接對插的，一端插這頭，一端插低音炮。這就等于完成了音頻部分，

如圖所示。

然后膠布全部包好，稍微固定一下

現在在工具箱這邊來了，電瓶正極取電，電瓶正極應該大家都知道吧？有一個+號這邊就是正極，不過，記得加個保險哦，圖上這個是一個60A的音響改裝專用保險，圖上是裝好的樣子，線是從駕駛室座位后面的線路孔里面走出來的線，隱蔽又好看。這就等于完成了電源正極部分。然后最后一個搭鐵線應該不用我講了吧。隨便車上找個能搭鐵的地方接上去就行了，

大家割線要注意安全，不要?jiǎng)澋绞帧?/pre>



這就是低音炮的線路端藍色的是音頻線。三根紅色的從左到右分別是電瓶正極的火線，中間的是控制線，右邊的是搭鐵線。

我把它固定在了座位后面的這里，剛好有個位置可以放的下。低音炮送的東西里面有四個小鐵片用來固定低音炮的。先把小鐵片裝在在低音炮上，然后，可以用自攻螺絲固定小鐵片。就等于固定好了低音炮，我把它固定在了這里，剛好合適。

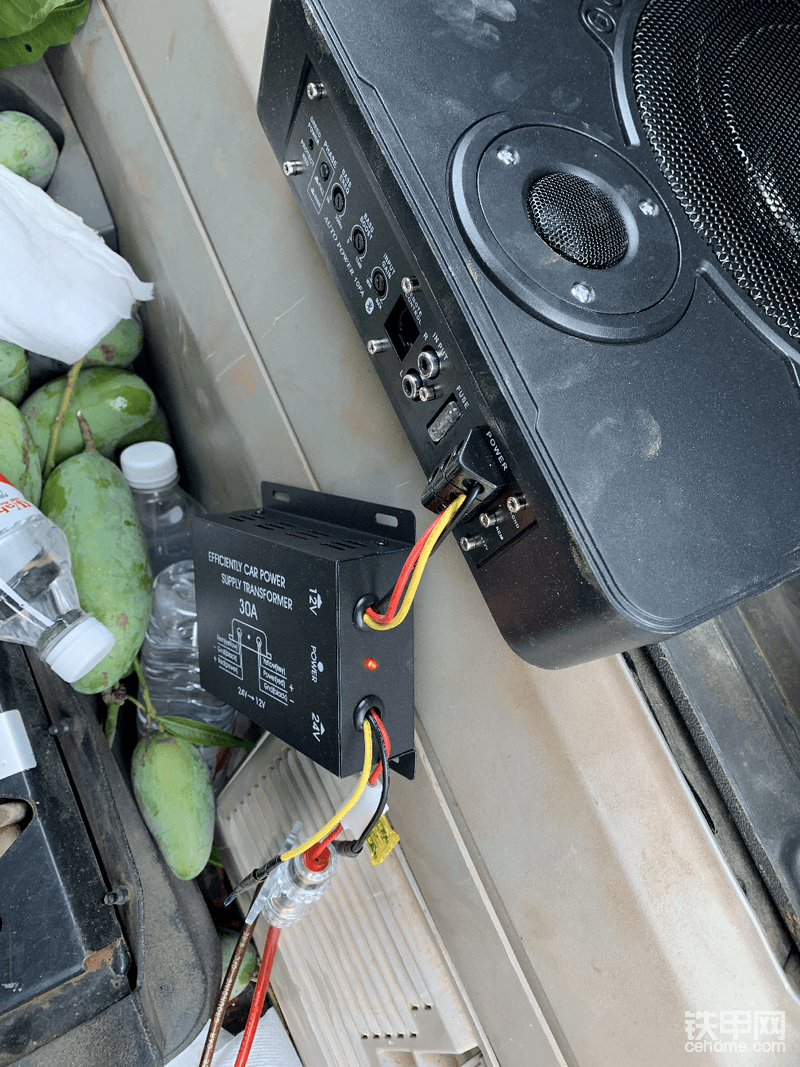

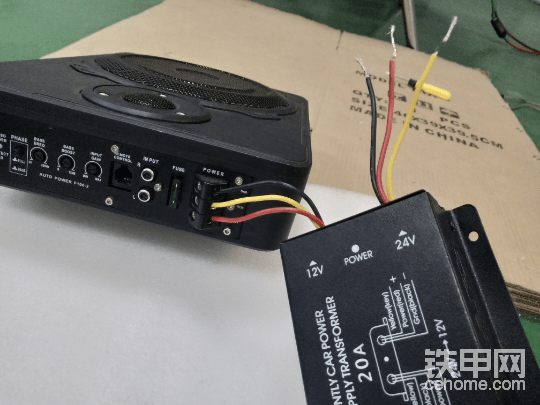

不錯吧，這個圖看得到固定螺絲，下面黑色的小盒子是變壓器，變壓器可以不用講解，就跟接了個保險絲一樣的，本來直接進音響的線，經過了它變了一下電壓而已。變壓器總共是六根線，三根線24V進，三根線12V出。車上的線接到24V那端，12V出的線接低音炮就好了。

成品圖。就這樣的。謝謝觀看，歡迎指導～
