塔吊防碰撞

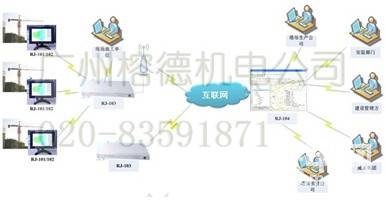

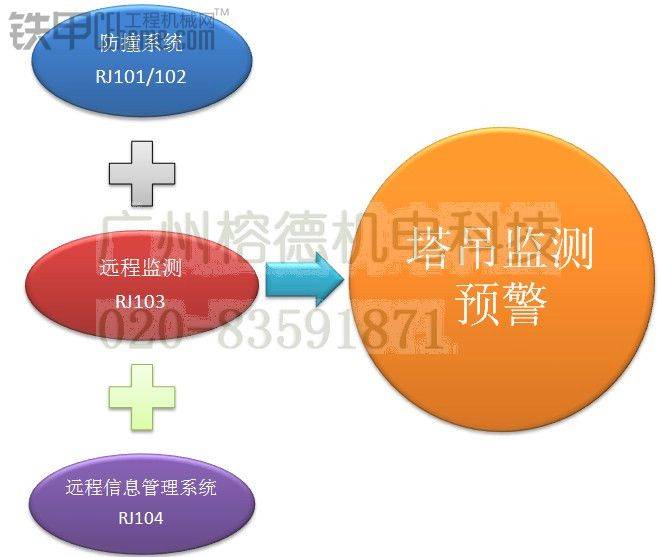

區域塔機安全監測儀系統是由上海睿技土木工程咨詢有限公司研發的新一代塔機安全監測產品，其能夠?qū)崿F(xiàn)對塔機運行狀態的全方位監測及多種不同危險的預警，能夠有效提升塔機的安全水平，減少事故的發生。區域塔機安全監測系統由安裝在施工塔機上的RJ-101型（或RJ-102型）塔機安全監測儀、安裝在施工現場辦公室的RJ-103型塔機控制器、安裝在遠程管理中心（或安監站）的RJ-104型塔機安全管理信息系統三部分組成。

RJ-101型（或RJ-102型）塔機安全監測儀由帶動態顯示的主機（內置制動控制）、角度傳感器、幅度傳感器、傾角傳感器、風速傳感器、力矩傳感器、起重量傳感器、無線通信模塊等組成，能夠?qū)崟r(shí)采集并顯示塔機的運行狀態。RJ-103型塔機控制器不僅能通過無線傳輸實現施工現場塔吊與塔吊、塔吊與監控中心之間的通訊，還能通過有線網絡或無線網絡實現工地現場與遠程管理中心間的數據通訊，實現智能結構物聯網、數字化工地。RJ-104型塔機安全管理信息系統能夠?qū)崿F(xiàn)對區域內多個工地塔機信息以及安全狀態的實時管理，便于了解各工地塔機的安全狀態。

系統功能：1）塔機運行狀態測試、顯示及記錄功能，包括有塔機的幅度、高度、起重量/力矩、回轉角、風速及傾角數據，對塔機運行過程中的數據可以記錄在本地監控儀中，同時也可以存儲在遠端的服務器中，滿足塔機安全事故分析及塔機運行規律分析的要求；2）塔機區域安全防護功能，能夠設置最高達20個不同類型的保護區域，可實現對高壓線、學校、道路、住宅、辦公樓等特點區域的保護，在確保塔機安全的前提下，盡可能地實現塔機最大的空間作業面積；3）塔機防碰撞功能，在對塔機幅度位置、高度位置及回轉位置實時檢測的同時通過無線傳輸網絡將同一施工環境下的最多32臺塔機組成一個無線監控網絡，使不同塔機的運行狀態數據可以在不同的塔機間傳遞。每個塔機可以基于本塔機及其他塔機的數據進行防碰撞計算，實現距離預警和高度預警，并基于防碰撞的計算結果進行報警或切斷不安全方向動作的電源；4）塔機傾斜監控功能，通過測量塔機的傾斜角度來分析塔機的安全狀態，當塔機的傾斜達到臨界狀態時予以報警，提醒塔機謹慎操作；5）塔機風速監測功能，對塔機運行過程中的環境風速進行實時監測，提醒司機進行安全操作；6）塔機安全狀態遠程監控功能，能夠遠程實現對塔機運行狀態的實時監控，滿足塔機遠程管理的需求。 RJ-101塔機安全監測儀：系統組成：帶動態顯示的主機（內置制動控制）、角度傳感器、幅度傳感器、風速傳感器、力矩傳感器、重量傳感器、傾角傳感器、高度傳感器、無線通信模塊

幅度傳感器：              測量塔機小車距塔機中心的距離量程：0-100m精度：0.10m溫度范圍：-20℃-- +60 ℃

角度傳感器：測量塔機塔臂的轉動角度量程：0-360°精度：0.18°溫度范圍：-20℃-- +60 ℃

高度傳感器：              測量塔機小車距塔機中心的距離量程：0-300m精度：0.10m溫度范圍：-20℃-- +60 ℃

力矩傳感器測量塔吊起重的重物重量量程：2-50t精度：0.05%

傾角傳感器測量塔身傾斜角度量程：0-15°精度：0.05
°
無線通訊模塊用于塔吊與塔吊之間，塔吊與現場辦公室間的數據通訊有效距離：2000m；頻率范圍：220-240MHz（或450-470MHz）


睿技廣州榕德機電公司，已先后在湖北天津貴州浙江重慶廣東等地安裝塔吊防碰撞監測系統。并給當?shù)匕脖O(jiān)部門搭建區域塔吊群信息管理平臺。請聯系：020-83591871 15986763893 楊先生。
