320D C4.2 和 C6.4 發(fā)動機 曲軸規(guī)格

曲軸

圖  1
(1)  曲軸主軸承軸頸

圖  2
(2)  以一組 V 型缸體支撐曲軸。 在軸頸中心處測量擺差尺寸。 最大擺差 ... 0.04 ± 0.10 mm (0.002 ± 0.004 in)

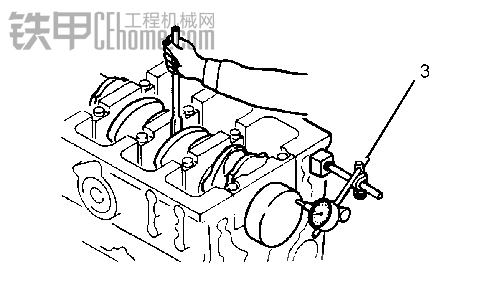

 圖  3
(3)  曲軸端隙 ... 0.100 ± 0.246 mm (0.0039 ± 0.0097 in)
注:  最大修理限值為 0.300 mm (0.0118 in)。
如果端隙超過標準間隙，請更換標準止推片。 如果端隙仍超過最大限值，有三個加大尺寸的止推片作為替換零件提供。 通常，后軸頸可能比前軸頸磨損更快。 如有必要，請更換后止推片。 請參閱表 1 以了解加大尺寸的止推片。

表 1[table]
[tr][td=4,1]曲軸研磨尺寸
加大尺寸止推片[/td][/tr]
[tr][td]加大尺寸止推片[/td][td]加大尺寸（前或后）[/td][td]加大尺寸（前或后）[/td][td]公差[/td][/tr]
[tr][td]0.15 mm (0.006 in)[/td][td]33.15 mm (1.305 in)[/td][td]33.30 mm (1.311 in)[/td][td]0.039 mm (0.0015 in)[/td][/tr]
[tr][td]0.30 mm (0.012 in)[/td][td]33.30 mm (1.311 in)[/td][td]33.45 mm (1.317 in)[/td][td]0.039 mm (0.0015 in)[/td][/tr]
[tr][td]0.45 mm (0.018 in)[/td][td]33.45 mm (1.317 in)[/td][td]33.60 mm (1.323 in)[/td][td]0.039 mm (0.0015 in)[/td][/tr]
[/table]

曲軸皮帶輪螺母的扭矩 ... 707.5 ± 57.5 N·m (520 ± 42 lb ft)
安裝曲軸齒輪的最大溫度為以下值。 ... 250 °C (482 °F)

CAT 卡特320D挖土機C4.2/C6.4發(fā)動機規(guī)格手冊(中文電子版)
