900噸造船門式起重機主梁如臺計算

[table=98%]
[tr][td]主梁有限元模型的建立
　　門式起重機結構和負載具有對稱性，故可在ANSYS中建立整個主梁的一半模型，對其進行網格劃分、約束及加載，建立主梁的有限元計算模型，如圖1所示。上下蓋板、主副腹板和隔板劃分為SHELL181單元，對于內部加強角鋼和T型材用BEAM188單元，主梁材料Q345，其彈性模量、泊松比、密度分別為2.070x105MPa、0.3、7.8x1012kg/mm3。
　　門式起重機主梁有限元模型
　　門式起重機主梁承受的載荷主要有：主梁及附件（扶梯欄桿、小車軌道等）自重、上下小車自重及吊重載荷、風載荷。考慮到起重機的實際工作情況，在此分4種典型工況，見表1。

　　起重機主梁有限元計算模型經ANSYS計算后得到各工況的應力、應變等計算結果，得到圖形化的后處理結果。圖2和圖3為起重機主梁在四種工況下的應力分布圖和變形圖。

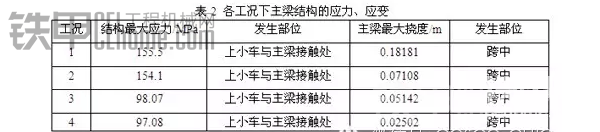

　　將各工況計算結果列入表2中，其中最大應力出現在工況一小車與主梁接觸位置，為155MPa。Q345的屈服應力為345MPa，許用應力為345/1.33=259MPa,最大應力遠小于許用應力值，強度儲備較大。

　　從計算結果中可以得出，該類型造船門式起重機主梁跨中和側板焊接處為高力區域，應作為檢修的重點巡檢部位。[/td][/tr]
