論裝載機鉸接方式利弊

金華犬舍 2015-12-23

1.4萬 7

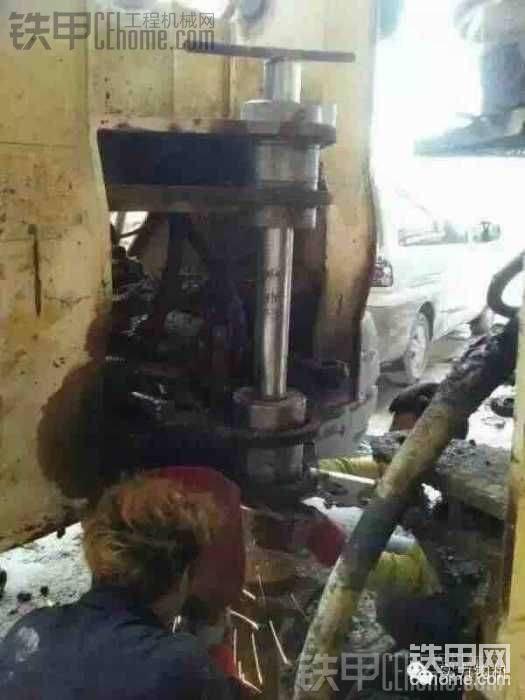

保證上下同心再焊接

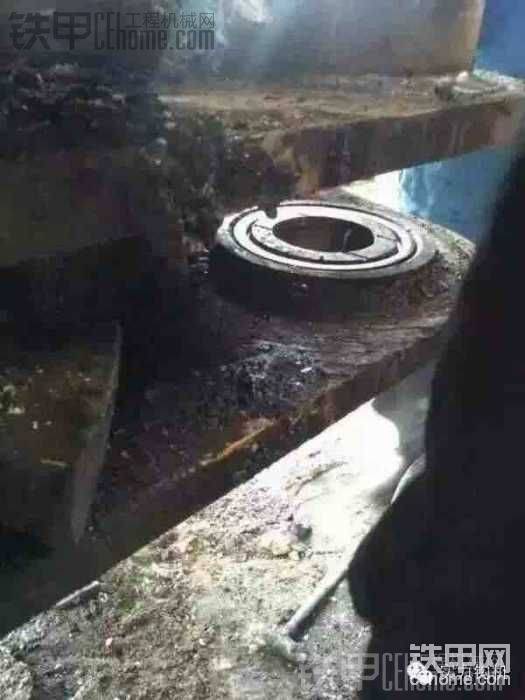

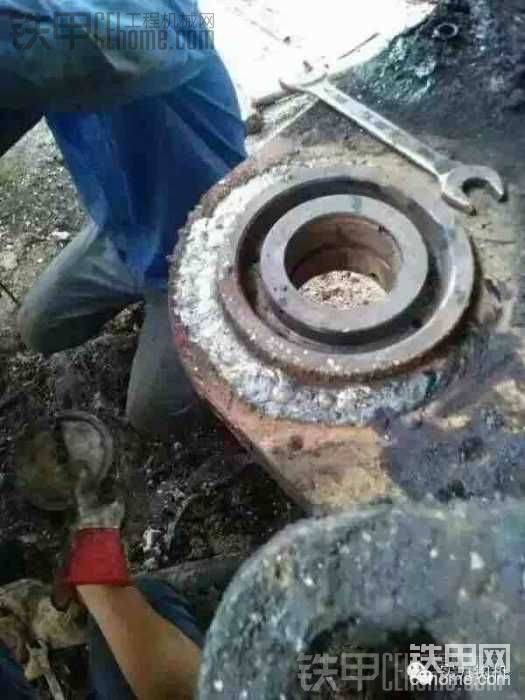

鉸接處使用浮動油封，加注齒輪油。從而實現免打黃油

鉸接處使用浮動油封，加注齒輪油。從而實現免打黃油

本人有一輛柳工30e裝載機，鉸接處6個銷孔都已經磨損嚴重。想換軸承和重做銷孔，但工程繁重。而且柳工30的鉸接結構也不好?，F(xiàn)在有三個方案，不知選哪個好。大家給點意見。

圖片

全部評論

金華犬舍 2015-12-24

不能用時間來衡量！耐用度要相對工況、保養周期、保養方式來說的！

回復（0）

cailunihao 2015-12-24

你覺得能用多少年才叫耐用呢？

回復（0）

金華犬舍 2015-12-23

按照原方式修復不耐用??！想換種結構

回復（0）

cailunihao 2015-12-23

看嚴重到什么程度   可以用鏜孔機  找合適的套子把孔按套子和銷子的標準來鏜孔  然后把套子打進去    中間的軸承位   直接換焊接件好了

回復（0）

londinshengshi 2015-12-23

樓主是這方面的行家了，上次的鏟斗改裝免打黃油銷子的幟了不錯，有空多介紹下讓大家多了解，漲點姿勢:$

回復（0）

男兒有累不輕談 2015-12-23
```
等待你的使用報告
```
回復（0）

金華犬舍 2015-12-23

方案一：按柳工原廠結構重做前車架四個銷孔，而這做法要保證四個銷孔要同心且垂直。工程量比較大。
方案二：按龍工結構，將柳工原來的關節軸承改為兩個圓錐滾子軸承。再將前車架四個銷孔鏜大。
方案三：改免打黃油式鉸接。但這結構我覺得不大適合用于鉸接處。免打黃油結構原理是使用兩套浮動油封將軸向轉動接觸面封里，使外面的雜質進不去里面的齒輪油出不來從而潤滑轉軸。但這結構的側向承重力好像不大好。
大家討論一下這幾種結構的優缺點！看看哪個好?；蛘哂懈玫奶嶙h

回復（0）

已展示全部評論
