卡特320D2終傳動有問題拆解

終傳動 - 拆解

拆解步驟
開始:
拆下終傳動。


注:  清潔度是一項重要的因素。 拆解步驟開始之前，應徹底清潔部件外部。 此操作有助于防止污垢進入內部機構。為便于組裝，在終傳動區域標出對準標記。 零件必須重新安裝在其原來的位置。

圖  1
如圖所示，將終傳動緊固到工具  (A) 。 終傳動和終傳動鏈輪的組合重量約為 312 kg (688 lb)。

拆下將蓋固定在相應位置的螺栓  (1)  和墊圈。

圖  2

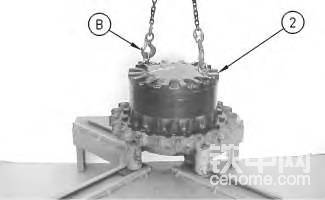

從蓋  (2)  上拆下調整螺釘，并將工具  (B)  和適當?shù)钠鸬踉O(shè)備緊固到蓋  (2)  上，如圖所示。 蓋  (2)  的重量約為 32 kg (70 lb)。 拆下罩蓋  (2) 。

圖  3

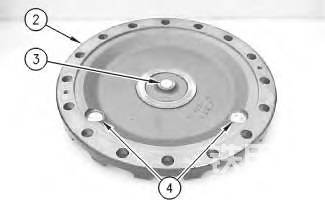

從蓋  (2)  拆下止推片  (3) 。

從蓋  (2)  拆下螺塞  (4) 。

圖  4

從蓋中的兩個螺塞  (4)  拆下 O 形密封圈  (5) 。

圖  5

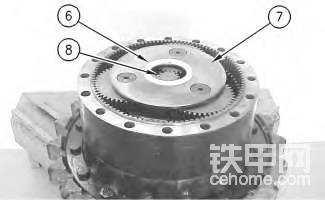

從行星齒輪架組件  (7)  拆下隔套  (6) 。

從行星齒輪架組件  (7)  拆下太陽齒輪  (8) 。

通過垂直升起行星齒輪架組件，拆下行星齒輪架組件  (7) 。 托架組件  (7)  的重量大約為 14 kg (30 lb)。

圖  6

如下所示，拆解行星齒輪架組件  (7) 。

使用錘子和沖頭將彈簧銷  (10)  打入行星齒輪軸  (9) 。

圖  7


從行星齒輪架組件拆下行星齒輪架軸  (9)  及彈簧銷  (10) 。

使用錘子和沖頭從行星齒輪軸  (9)  拆下彈簧銷  (10) 。

圖  8

從行星齒輪架組件拆下止推墊圈  (11)  和行星齒輪  (13) 。

從行星齒輪  (13)  拆下軸承  (12) 。

重復進行步驟 11.a 至 11.e 以便從行星齒輪架組件拆下其余的行星齒輪

圖  9

從行星齒輪架組件  (15)  拆下太陽齒輪  (14) 。

圖  10

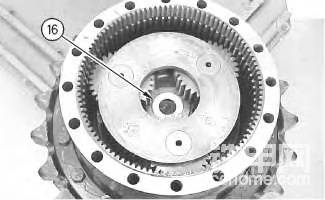

拆下隔套  (16) 。

圖  11



注:  必須將齒圈  (17)  撬離主殼體  (18)  以便安裝吊索。如圖所示，將適當?shù)钠鸬踉O(shè)備固定到齒圈  (17)  上。 從主殼體  (18)  拆下齒圈。 齒圈  (17)  的重量約為45 kg (100 lb)。

圖  12

使用螺絲刀或鑿子以便分開兩個齒圈  (17) 。注:  兩個齒圈  (17)  使用工具  (F)  固定在一起。 可能需要加熱齒圈  (17)  以便軟化密封膠。 請勿加熱超過 135 °C (275 °F) 三十分鐘以上。

圖  13

在行星齒輪架組件  (15)  下安置一個 12.7 mm (0.50 in) 的鉤環組件。

將適當?shù)钠鸬踉O(shè)備緊固到鉤環組件上。

從終傳動慢慢升起行星齒輪架組件  (15) 。 托架組件  (15)  的重量大約為 39 kg (85 lb)。

如下所示，拆解行星齒輪架組件  (15) 。

圖  14

使用錘子和沖頭將彈簧銷  (20)  打入行星齒輪軸  (19) 。

圖  15

圖  16

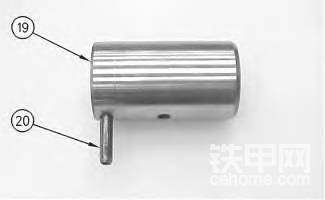

從行星齒輪架組件拆下行星齒輪架軸  (19)  及彈簧銷  (20) 。

使用錘子和沖頭從行星齒輪軸  (19)  拆下彈簧銷  (20) 。

從行星齒輪架組件拆下止推墊圈  (21)  和行星齒輪  (23) 。

從行星齒輪  (23)  拆下軸承  (22) 。

重復進行步驟 20.a 至 20.e 以便從行星齒輪架拆下其余的行星齒輪。

圖  17

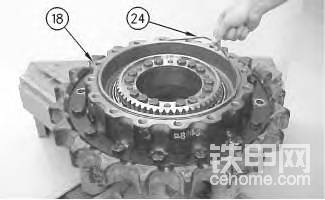

從主殼體  (18)  拆下 O 形密封圈  (24) 。

圖  18

從齒輪  (26)  拆下螺栓  (25) 。

圖  19

使用工具  (C)  以便從主殼體  (18)  拆下齒輪  (26) 。注:  一旦拆下齒輪  (26)  后，馬達殼體將與主殼體  (18)  分離。 確保已支撐馬達殼體。

圖  20

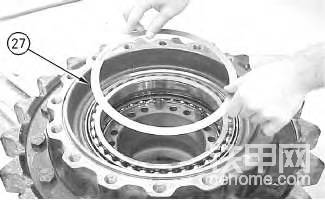

從主殼體拆下墊片  (27) 。

圖  21

如圖所示，將工具  (D)  和適當?shù)钠鸬踉O(shè)備固定到主殼體  (18)  上。

使用液壓錘和沖頭將主殼體  (18)  和終傳動鏈輪與馬達殼體  (28)  分開。 主殼體  (18)  和終傳動鏈輪的組合重量約為 82 kg (180 lb)。

圖  22

從馬達殼體  (28)  拆下 Duo-Cone 密封件  (29) 。

拆下對準銷  (30) 。

圖  23

圖  24
從主殼體  (18)  拆下 Duo-Cone 密封件  (31) 。

使用工具  (E)  以便從主殼體拆下軸承  (32)  和  (33) 。

如有必要，請從主殼體拆下終傳動鏈輪。

請參閱拆解和組裝, "終傳動鏈輪 - 拆卸和安裝"。
