分享下神鋼70-3的維修經歷

本人對神鋼很陌生，朋友買的神鋼小挖非得讓幫忙看看，抱著試試看的態度(萬變不離其宗，原理都差不多）。分享下，有錯誤的地方希望大家提意見！
 車型：神鋼70UR-3（拐臂）
 車號：看不清楚
 出廠日期：不詳（純進口機器，大概05前后）
 工作時間：10000+
故障現象：該裝備在施工時突然小臂卡在一個位置無法動彈，不掉臂。
1.本人到現場先觀察了一番，上車檢查了下儀表盤，發現無故障代碼出現，初步排除電路故障。
2.操作左側手柄做小臂回收和伸展動作，發現伴隨手柄動作的幅度大小小臂油缸均無反應。發動機伴隨手柄的動作，聲音也變化（證明帶負荷，分配器閥芯移動）溢流壓力也正常
3.檢查液壓油回油箱濾芯處未發現有油封或者鐵屑之類的異物（初步證明油缸無故障）
4.拆檢分配器小臂閥芯有一根閥芯處于卡死狀態，取出后發現有一鐵片卡在其分配器與閥桿之間無法移動，清除后試車OK，故障排除。
5.安裝完畢之后，試車發現小臂活動自如，但是又一個故障出現了。小臂墜缸！
6.繼續拆檢小臂保持閥，發現內部一閥芯彈簧外移，無法推動保持閥閥芯處于關閉狀態！重新安裝好，調整到位后試車故障排除。
總結：該裝備液壓系統有異物，具體來源不明確，工地比較急于趕工期，不能徹底查找污染源，只能繼續使用觀察！

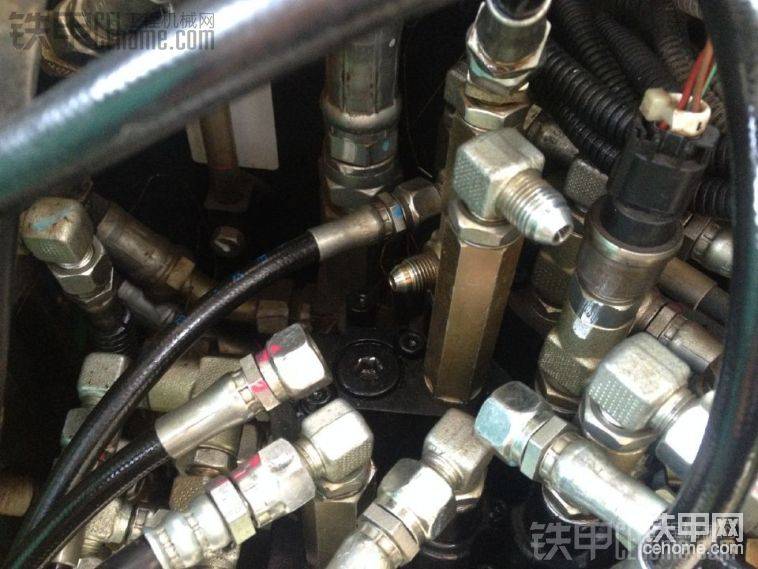

分配器外觀

小臂保持閥

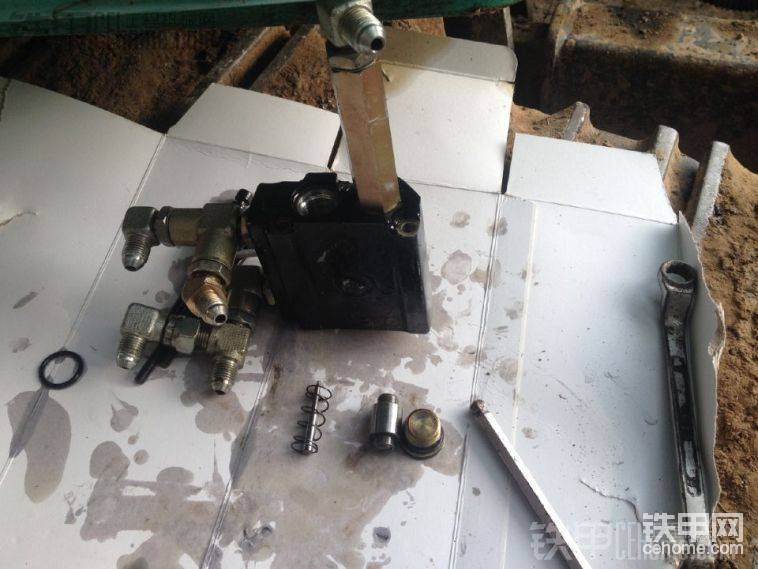

小臂保持閥解體

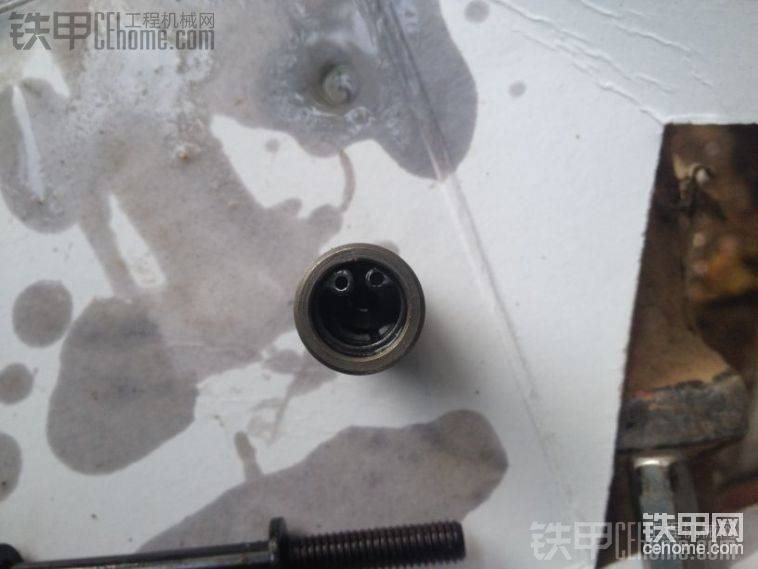

保持閥閥芯小彈簧
另外哪位有此機器的液壓電路資料，望交流下.感謝
