關于工程機械無法啟動解決與常識

• 西門大官人 2017-09-05

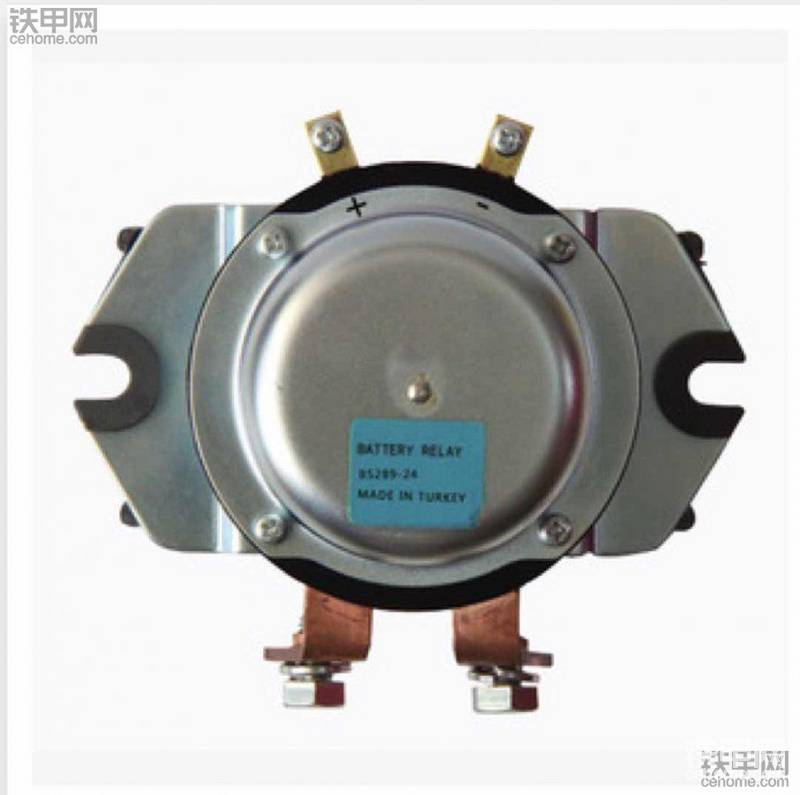

  蓄電池繼電器有4個端子，大的二個端子為B和M端子，小的二個為BR和E端子，

  回復（0）

• 西門大官人 2017-09-05

  蓄電池繼電器，蓄電池繼電器有4個端子，BR端子，E端子B端子，M端子，BR端子電來自余鑰匙開關，E端子為搭鐵線，BR端子的電經電池線圈到E端子搭鐵，使其B端子和M端子導通，B端子來自與電瓶正極，M端子去啟動馬達，



  回復（0）

• 西門大官人 2017-09-05

  謝謝支持

  回復（0）

• 現代卡特 2017-09-05

  就是努力找的，也有學習的地方

  回復（0）

• 王海民 2017-09-05

  學習

  回復（0）

• 西門大官人 2017-09-05

  就喜歡你這樣的

  回復（0）

• 西門大官人 2017-09-05

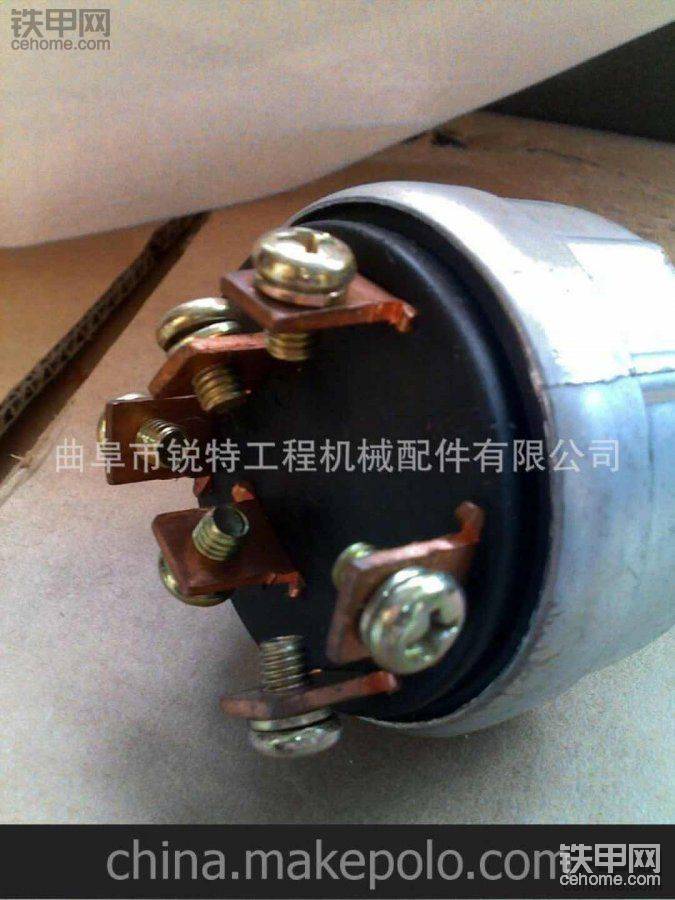

  圖片網上找的，先科普一下鑰匙開關實物圖，了解實物，我給你們找電路圖，鑰匙開關上面有6個端子，一般對應的端子鑰匙開關上有標注，線速上面也有標注的，不用擔心無法區分那根線接那個段子，我先講解這劉個端子分別從哪里來去哪里，6個端子分別是B端子BR端子C端子ACC端子R2端子和R1端子，B端子是電源線，來自蓄電池正極，一般這根線有保險絲，如果B端子沒電，鑰匙開關就會沒有反應，B端子無電原因，保險燒，線斷，須結，搭鐵線時間長接觸不良，都有可能會導致，BR端子，鑰匙開關打開BR端子的電去蓄電池繼電器BR端子，蓄電池繼電器線圈帶電，蓄電池繼電器B端子和M端子開關閉合全車帶電，C端子，當鑰匙開關擰到start啟動位置C端子帶電到啟動繼電器S端子，啟動繼電器線圈帶電，B端子和C端子通電，C端子到啟動馬達，下面在講解，ACC端子到達電腦控制器，R1端子到達預熱繼電器，冬天不好起車會用到，R2一般都是懸空的



  回復（0）

• 金誠電子機械 2017-09-05

  現在是能動手盡量自己動手。

  回復（0）
